Fabricant de dévidoirs de tuyaux industriels

XINHAO fabrique des systèmes d'enrouleurs de tuyaux à ressort-, manuels, motorisés et hydrauliques pour les applications d'air comprimé, d'eau, d'huile, de produits chimiques, d'hydraulique et de services industriels dans le monde entier.

Envoyer une demande →

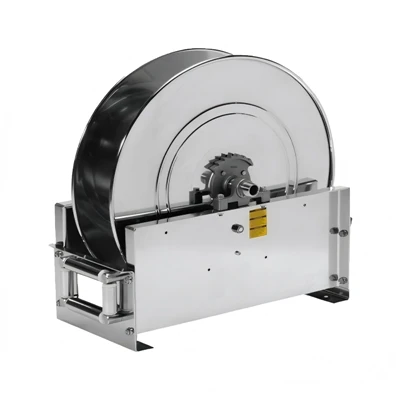

Enrouleur de tuyau en acier inoxydable
Un enrouleur de tuyau en acier inoxydable est utilisé pour maintenir un tuyau flexible enroulé autour d'un enrouleur fixe lorsque le tuyau n'est pas utilisé. Au lieu de laisser le tuyau sur le sol...
Enrouleur de câble électrique à ressort
Configuration du câble et données techniques Le type de câble, les-spécifications de section transversale, la longueur, la tension, le courant, les accessoires et le poids total sont des facteurs...

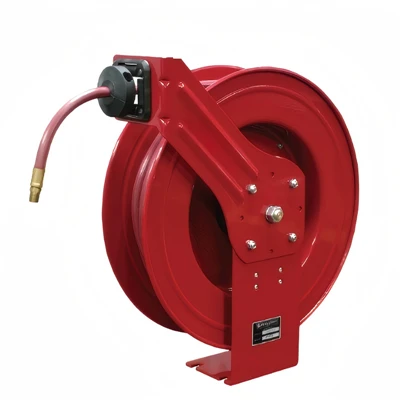

Enrouleur de tuyau en métal
Un enrouleur de tuyau en métal est un composant d'équipement de protection contre l'incendie conçu pour stocker, organiser et déployer des tuyaux d'incendie de manière contrôlée. Il se compose...

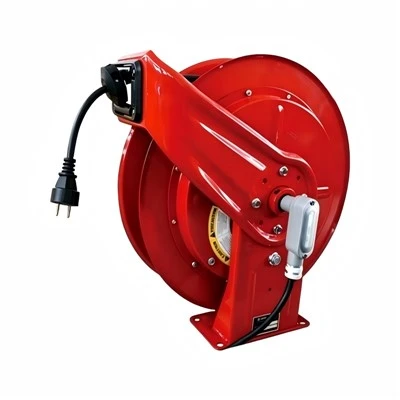

Bobines de câble
Les enrouleurs de câbles sont conçus pour le stockage organisé des câbles et le déploiement contrôlé des câbles dans différentes configurations électriques et de signaux. Les modèles disponibles...
Enrouleur de tuyau en acier inoxydable
L'enrouleur de tuyau en acier inoxydable est conçu pour la gestion des tuyaux dans les applications où la pression, la température, la taille du raccordement et les dimensions de l'équipement...

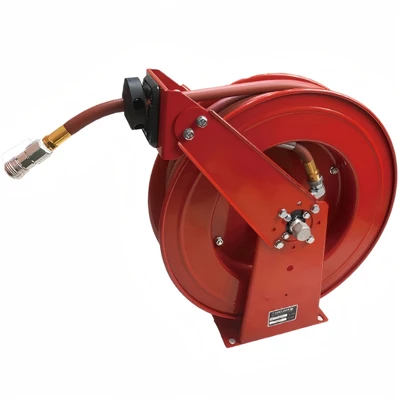

Enrouleur de tuyau d'incendie industriel pour atelier
L'enrouleur de tuyau d'incendie industriel pour atelier est conçu pour le stockage organisé des tuyaux et l'accès contrôlé dans les ateliers et les environnements industriels. Les configurations...

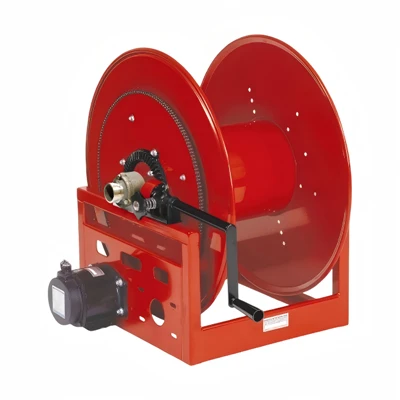

Enrouleurs de tuyau robustes 3000
Gestion des flexibles à usage intensif-pour les systèmes hydrauliques
Les enrouleurs de flexibles robustes sont conçus pour les applications de flexibles hydrauliques où la distribution de...
Bobine à manivelle-pour machine
L'enrouleur de tuyau industriel pour machines est une unité de gestion de tuyaux à manivelle conçue pour l'alimentation en air comprimé et en gaz compatibles autour des machines, des équipements...
Bobine de manivelle montée sur police
L'enrouleur à manivelle monté à l'avant est un système de gestion de tuyaux à commande manuelle développé pour les installations où l'enrouleur et la poignée de commande doivent être accessibles...

Accueil 12 La dernière page

STRUCTURE DE LA BOBINE

Points forts de la conception des bobines industrielles XINHAO

L'ensemble enrouleur de tuyau industriel intègre un joint pivotant scellé, un ressort d'entraînement protégé, un mécanisme à cliquet fiable et un support de montage renforcé, spécialement conçu pour répondre aux exigences exigeantes en matière de gestion des tuyaux industriels.

Joint pivotant à étanchéité de haute-qualité

La construction en cuivre forgé-avec joint adhésif permet de créer une connexion fiable et de réduire les fuites.

Cadre de guidage renforcé

Un cadre de guidage en acier formé réduit le risque de déformation et permet un acheminement fluide des tuyaux lors d'une utilisation quotidienne.

Articulation pivotante-résistante à l'usure

Un joint pivotant testé-résistant à l'usure est conçu pour un fonctionnement stable et un service-à long terme.

Revêtement en poudre résistant

Une surface à revêtement en poudre-de haute qualité-améliore la résistance à la corrosion et contribue à protéger le moulinet dans les environnements industriels.

Tuyau en PVC résistant aux torsions-

L'enrouleur peut être configuré avec un tuyau en PVC-de haute qualité pour maintenir la ligne organisée et réduire les enchevêtrements lors de la rétraction.

Connexion interne scellée

Les points de connexion scellés aident à protéger le chemin d'air, d'eau ou d'huile contre les fuites à l'entrée du tuyau.

Bras de guidage réglable

Le bras de guidage peut être ajusté pour s'adapter à différentes directions d'installation et exigences de sortie de tuyau.

Ressort d'entraînement à longue-durée de vie

Le ressort d'entraînement inclus permet un enroulement contrôlé et aide à réduire les dommages dus au relâchement soudain du tuyau.

Assemblage à cliquet fiable

Le simple mécanisme à cliquet maintient le tuyau à la longueur de travail requise et le libère en cas de besoin.

Structure de support stable

Le support latéral et la base renforcés rendent l'installation plus stable et aident à maintenir le moulinet en sécurité en service.

Produit d'enrouleur de tuyau industriel personnalisé

Trouvez la bobine adaptée à votre application

Des enrouleurs à ressort compacts aux systèmes à flèche motorisée, nos familles de produits couvrent une large gamme de fluides, de tailles de flexibles, de méthodes d'installation et d'environnements de travail.

Enrouleur de tuyau à ressort compact

Enrouleurs légers à ressort-pour les applications d'air comprimé et d'eau-à basse pression.

Voir les détails du produit →

Enrouleur de tuyau industriel moyen

Enrouleurs à ressort industriels fiables pour les ateliers, le service d'équipement et les lignes de production.

Voir les détails du produit →

Enrouleur de tuyau robuste-

Construction renforcée pour une utilisation exigeante en hydraulique, en huile, en eau et en services industriels.

Voir les détails du produit →

Moteur et moulinet hydraulique

Systèmes de dévidoirs motorisés pour les équipements mobiles à longue portée et la distribution à haut débit.

Voir les détails du produit →

Enrouleur de tuyau en acier inoxydable

Construction résistante à la corrosion-pour les environnements chimiques, alimentaires, marins et de lavage-.

Voir les détails du produit →

Système de bobine personnalisé

Spécifiez le fluide, la pression, la température, la longueur du tuyau, la hauteur d'installation et la direction du bras de guidage-.

Voir les détails du produit →

Paramètres techniques

Paramètres de série restants

Les tableaux ci-dessous sont organisés à partir du PDF fourni. Les modèles de la même famille de produits partagent une rubrique produit pour une comparaison directe. Sur les petits écrans, faites glisser chaque tableau horizontalement pour afficher toutes les colonnes.

Enrouleurs à ressort-robustes

Applications air, eau, huile et graisse

Modèle

Pression maximale

ID du tuyau

Diamètre extérieur du tuyau

Longueur du tuyau

Poids

7650 OLP

21 barres

10 millimètres

15 mm

15 m

20 kg

HD76100 OLP

21 barres

10 millimètres

15 mm

30 m

34 kg

7850 OLP

21 barres

13 millimètres

19 millimètres

15 m

21 kg

HD78075 OLP

21 barres

13 millimètres

19 millimètres

23 m

33 kg

7650OMP

155 barres

10 millimètres

18 mm

15 m

25kg

HD78065OMP

224 barres

13 millimètres

21 millimètres

20 m

35 kg

HD74100 OHP

345 barres

6 mm

15 mm

30 m

39 kg

Enrouleurs à ressorts-à double-support robustes

Température maximale 99 degrés pour le service d'huile

Modèle

Pression maximale

ID du tuyau

Diamètre extérieur du tuyau

Longueur du tuyau

Poids

81100 OLP

21 barres

10 millimètres

15 mm

30 m

37 kg

82100 OLP

21 barres

13 millimètres

19 millimètres

30 m

43 kg

D83075 OLP

17 barres

19 millimètres

27 mm

23 m

46 kg

D84050 OLP

17 barres

25 mm

35 mm

15 m

47kg

82075OMP

138 barres

13 millimètres

22 mm

23 m

46 kg

81075 OPP

276 barres

10 millimètres

19 millimètres

23 m

50 kg

81100 OPP

276 barres

10 millimètres

19 millimètres

30 m

58 kg

Enrouleurs à ressort très-robustes-

Service industriel-de gros calibre

Modèle

Pression maximale

ID du tuyau

Diamètre extérieur du tuyau

Longueur du tuyau

Poids

D9275 OLPBW

21 barres

13 millimètres

19 millimètres

23 m

55 kg

D9299 OLPBW

21 barres

13 millimètres

19 millimètres

30 m

58 kg

D9350 OLPBBW

17 barres

19 millimètres

27 mm

15 m

64 kg

D9399 OLPBW

17 barres

19 millimètres

27 mm

30 m

65kg

D9450 OLPBBW

17 barres

25 mm

36 millimètres

15 m

71 kg

D9275 OMPBW

138 barres

13 millimètres

22 mm

23 m

59 kg

D9175 OHPBW

276 barres

10 millimètres

19 millimètres

23 m

69 kg

Manivelle-

Enrouleurs-à manivelle, à engrenages-et à moteur 24 V-entraînés

Modèle

Pression maximale

ID du tuyau

Diamètre extérieur du tuyau

Longueur du tuyau

Dimensions

H16000

35 barres

10 millimètres

15 mm

91 m

508 × 464 × 483 mm

H18000

69 barres

13 millimètres

19 millimètres

61 m

508 × 464 × 483 mm

H16000 M

207 barres

10 millimètres

18 mm

91 m

508 × 464 × 483 mm

CU6100LN

21 barres

10 millimètres

15 mm

30 m

279 × 528 × 292 mm

CT6100HN

345 barres

10 millimètres

19 millimètres

30 m

337 × 494 × 397 mm

NJH18000

69 barres

13 millimètres

19 millimètres

61 m

514 × 460 × 536 mm

NJH19000M

207 barres

19 millimètres

30 millimètres

27 m

514 × 460 × 536 mm

Grandes-bobines de cadre

Entraînement manuel, électrique, pneumatique ou hydraulique

Modèle

ID du tuyau

Capacité

Poids

Pression nominale

Température de fonctionnement

2400-19-16

19 millimètres

34 / 18 m

32 kg

Jusqu'à 207 bars

-39 à 90 degrés

2400-23-24

25 mm

98 / 64 m

38 kg

Jusqu'à 207 bars

-39 à 90 degrés

3900-23-26

38 mm

69 / 43 / 41 / 38 m

45kg

Jusqu'à 41 bars

-39 à 90 degrés

3700-25-32

38 mm

35 / 30 m

62 kg

Jusqu'à 41 bars

-39 à 90 degrés

3700-39-24

51 millimètres

110 / 76 m

86 kg

Jusqu'à 41 bars

-39 à 90 degrés

5900-39-24

76 millimètres

67 / 38 / 20 / 18 m

95kg

Jusqu'à 41 bars

-39 à 90 degrés

6000-62

51 millimètres

30 / 30 / 21 / 15 / 15 m

39 kg

Jusqu'à 41 bars

-50-204 degrés

Remarque : Les valeurs sont transcrites à partir du catalogue fourni. Confirmez les sélections finales de tuyau, de pression, de température, d'entraînement et de dimensions avec XINHAO avant de commander.

Comment choisir

Comparez les systèmes d'entraînement de bobine

Système d'entraînement

Idéal pour

Plage d'ID de tuyau

Installation

Printemps-piloté

Air, eau et services généraux

6 à 19 millimètres

Mur / plafond / sol

Manivelle manuelle

Huile, graisse et longue portée

10-25 mm

Stationnaire / mobile

Moteur-entraîné

Distribution à haut débit-

13-25 mm

Industriel / véhicule

Flèche hydraulique

Machines mobiles et énergie fluidique

6 à 25 mm

Véhicule / équipement

Fabrication OEM

Informations de commande

Partagez ces détails avec notre équipe afin que nous puissions vous recommander la bonne configuration d'enrouleur de tuyau standard ou personnalisée pour votre application.

Discutez de votre projet →

01Modèle ou série requis

02 Fluide de travail, tel que l'air, l'huile ou l'eau

03 Pression de service maximale

04 Température de fonctionnement maximale en degrés

05 Diamètre intérieur du tuyau et longueur requise

06 Hauteur d'installation, surtout au-dessus de 4,8 m

07 Guide-direction du bras

Demandez votre enrouleur de tuyau industriel aujourd'hui

Construisons le moulinet adapté à votre ligne.

Contactez-nous pour un devis ou une consultation technique. Nous fournissons des solutions d’enrouleurs de tuyaux industriels personnalisées pour les besoins de votre projet.
